不锈钢法兰

产品介绍

名称：   不锈钢板式平焊法兰
工艺：   热锻成型，数控精车
尺寸：   3/8"-32"（DN10-DN800)
标准：   GB/T9119、JIS B2220、DIN 2655、DIN2501
压力：   PN6-PN40、5K-20K
材质：   304、321、316L、2205、310S、F53、F55

点击咨询           点击咨询

产品详情

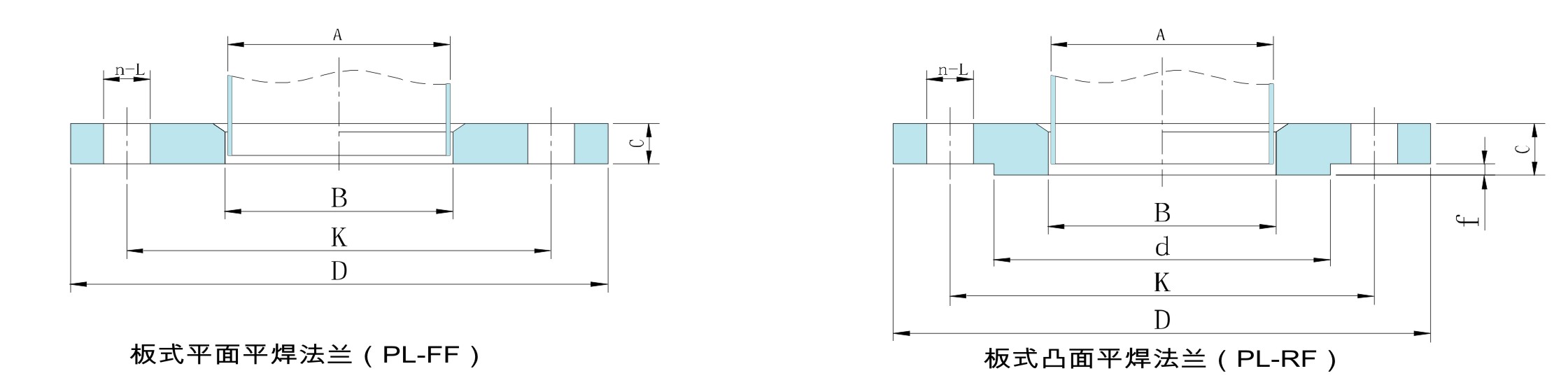

GB/T9119-2000法兰尺寸

 PN1.0MPa
GB/T9119-2000 PN1.0MPa 平面、突面板式平焊钢制管法兰                                                                                     mm
公称通径DN 钢管外径A 连接尺寸 密封面 法兰厚度C 法兰内径B
系列Ⅰ 系列Ⅱ 法兰外径D 螺栓孔中心圆直径K 螺栓孔径L 螺栓 d f 系列Ⅰ 系列Ⅱ
数量n 螺纹
规格
10 使用PN4.0MPa尺寸法兰
15
20
25
32
40
50
65 使用PN1.6MPa尺寸法兰
80
100
125
150
200 219.1 219 340 295 22 8 M20 266 2 24 221.5 222
250 273 273 395 350 22 12 M20 319 2 28 276.5 276
300 323.9 325 445 400 22 12 M20 370 2 28 327.5 328
350 355.6 377 505 460 22 16 M20 429 2 30 359.5 380
400 406.4 426 565 515 26 16 M24 480 2 32 411 430
450 457 480 615 565 26 20 M24 530 2 36 462 484
500 508 530 670 620 26 20 M24 582 2 38 513.5 534
600 610 630 780 725 30 20 M27 682 2 42 616.5 634

 PN1.6MPa
GB/T9119-2000 PN1.6MPa 平面、突面板式平焊钢制管法兰                                                                                     mm
公称通径DN 钢管外径A 连接尺寸 密封面 法兰厚度C 法兰内径B
系列Ⅰ 系列Ⅱ 法兰外径D 螺栓孔中心圆直径K 螺栓孔径L 螺栓 d f 系列Ⅰ 系列Ⅱ
数量n 螺纹
规格
10 使用PN4.0MPa尺寸法兰
15
20
25
32
40
50
65 76.1 76 185 145 18 4 M16 118 2 20 77.5 78
80 88.9 89 200 160 18 8 M16 132 2 20 90.5 91
100 114.3 108 220 180 18 8 M16 156 2 22 116 110
125 139.7 133 250 210 18 8 M16 184 2 22 141.5 135
150 168.3 159 285 240 22 8 M20 211 2 24 170.5 161
200 219.1 219 340 295 22 12 M20 266 2 26 221.5 222
250 273 273 405 355 26 12 M24 319 2 28 276.5 276
300 323.9 325 460 410 26 12 M24 370 2 32 327.5 328
350 355.6 377 520 470 26 16 M24 429 2 35 359.5 380
400 406.4 426 580 525 30 16 M27 480 2 38 411 430
450 457 480 640 585 30 20 M27 548 2 42 462 484
500 508 530 715 650 33 20 M30 609 2 46 513.5 534
600 610 630 840 770 36 20 M33 720 2 52 616.5 634
PN2.0MPa
GB/T9119-2000 PN2.0MPa 平面、突面板式平焊钢制管法兰                                                                                     mm
公称通径DN 钢管外径A 连接尺寸 密封面 法兰厚度C 法兰内径B
系列Ⅰ 系列Ⅱ 法兰外径D 螺栓孔中心圆直径K 螺栓孔径L 螺栓 d f 系列Ⅰ 系列Ⅱ
数量n 螺纹
规格
10 使用PN4.0MPa尺寸法兰
15
20
25
32
40
50
65
80
100
125
150
200 219.1 219 360 310 26 12 M24 274 2 32 221.5 222
250 273 273 425 370 30 12 M27 330 2 35 276.5 276
300 323.9 325 485 430 30 16 M27 389 2 38 327.5 328
350 355.6 377 555 490 33 16 M30 448 2 42 359.5 384
400 406.4 426 620 550 36 16 M33 503 2 46 411 430
450 457 480 670 600 36 20 M33 548 2 50 462 484
500 508 530 730 660 36 20 M33 609 2 56 513.5 534
600 610 630 845 770 39 20 M36 720 2 68 616.5 634
PN4.0MPa
GB/T9119-2000 PN4.0MPa 平面、突面板式平焊钢制管法兰                                                                                     mm
公称通径DN 钢管外径A 连接尺寸 密封面 法兰厚度C 法兰内径B
系列Ⅰ 系列Ⅱ 法兰外径D 螺栓孔中心圆直径K 螺栓孔径L 螺栓 d f 系列Ⅰ 系列Ⅱ
数量n 螺纹
规格
10 17.2 14 90 60 14 4 M12 41 2 14 18 15
15 21.3 18 95 65 14 4 M12 46 2 14 22 19
20 26.9 25 105 75 14 4 M12 56 2 16 27.5 26
25 33.7 32 115 85 14 4 M12 65 2 16 34.5 33
32 42.4 38 140 100 18 4 M16 76 2 18 43.5 39
40 48.3 45 150 110 18 4 M16 84 2 18 49.5 46
50 60.3 57 165 125 18 4 M16 99 2 20 61.5 59
65 76.1 76 185 145 18 8 M16 118 2 22 77.5 78
80 88.9 89 200 160 18 8 M16 132 2 24 90.5 91
100 114.3 108 235 190 22 8 M20 156 2 26 116 110
125 139.7 133 270 220 26 8 M24 184 2 28 141.5 135
150 168.3 159 300 250 26 8 M24 211 2 30 170.5 161
200 219.1 219 375 320 30 12 M27 284 2 36 221.5 222
250 273 273 450 385 33 12 M30 345 2 42 276.5 276
300 323.9 325 515 450 33 16 M30 409 2 48 327.5 328
350 355.6 377 580 510 36 16 M33 465 2 55 359.5 380
400 406.4 426 660 585 39 16 M36 535 2 60 411 430
450 457 480 685 610 39 20 M36 560 2 66 462 484
500 508 530 755 670 42 20 M39 615 2 72 513.5 534
600 610 630 890 795 48 20 M45 735 2 84 616.5 634
